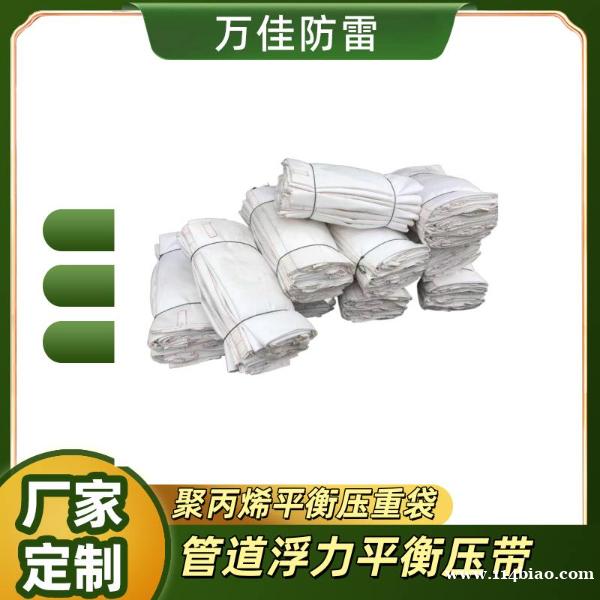

Φ711管道平衡压带 鞍形浮力平衡压袋 压管用配重袋

Φ711管道平衡压带 鞍形浮力平衡压袋 压管用配重袋

管道平衡压袋设计成鞍形结构是工程力学与材料科学结合的 解决方案，其核心在于大化抗浮稳定性、优化受力分布并保护管道。以下是鞍形设计的五大关键原因及实现原理：

一、核心目的：贴合度与应力优化

曲面仿形贴合

鞍形弧度与管道外径精zhun匹配（如DN508压袋弧度=管道曲率），使压袋自然“跨骑”在管道顶部，接触面积提升40%以上（对比矩形压袋），消chu管底悬空风险（间隙≤2cm）。

力学优势：管道重力均匀传递至压袋，避免局部应力集中损伤防腐层。

抗滑移设计

鞍形双曲面形成双向包裹（轴向+环向），摩擦系数提升至0.25–0.35（PE涂层管道），抵抗水流冲击或地基沉降导致的水平位移。

二、填充物稳定性控制

分腔防侧移结构

鞍形压袋内部设2–4个独立隔舱，分层填充沙土/砾石，防止填充物因震动或倾斜向单侧堆积（重心偏移风险↓70%）。

填充效率：隔舱设计实现分层灌装，重量误差≤5%，确保配重均衡

底部抗沉降扩展

鞍形底部宽度为管径的1.2–1.5倍（如DN1016压袋底宽1.8m），分散对软土地基的压强，避免压袋下陷。

三、环境适应性强化

水流动力学优化

鞍形流线型轮廓引导水流绕行，减少湍流对压袋的直接冲击（阻力系数↓25%），急流区需搭配防冲刷石笼。

对比：矩形压袋直角边易产生涡旋，导致填充物流失。

热胀冷缩容差

鞍形中部预留弹性褶皱区，允许管道轴向伸缩±5cm（如温度变化引起的热位移），避免压袋绷裂。

四、施工效率提升

快速定wei安装

鞍形凹槽自然卡位管道，无需人工反复调整角度，安装速度提升50%（对比需捆绑固定的环形压袋）。

吊装优化：鞍形重心居中，吊装时不易倾斜翻倒。

模块化扩展

大口径管道采用多段鞍形单元拼接（如DN1422用3段×2.7m），适应弯曲管段，减少定制成本。

五、鞍形设计的局限性及应对

问题 原因 解决方案

弯头贴合不足 标准鞍形难匹配变曲率 定制弧形压袋，填充量+20%

陡坡滑移风险 坡度＞15°时重力分力过大 底部加防hua纹+地锚固定

缝合线应力集中 V形转角处易撕裂 热压复合工艺替代缝线

 鞍形设计通过仿生学原理（如马蹄与马鞍的贴合）解决了管道稳管中的核心矛盾——刚性约束需求与柔性保护的平衡，成为管道工程的you选方案。

 详询郑州万佳防雷的薛红18503833715
